General Information

Product Identiﬁ cation – Exploded View

General Information

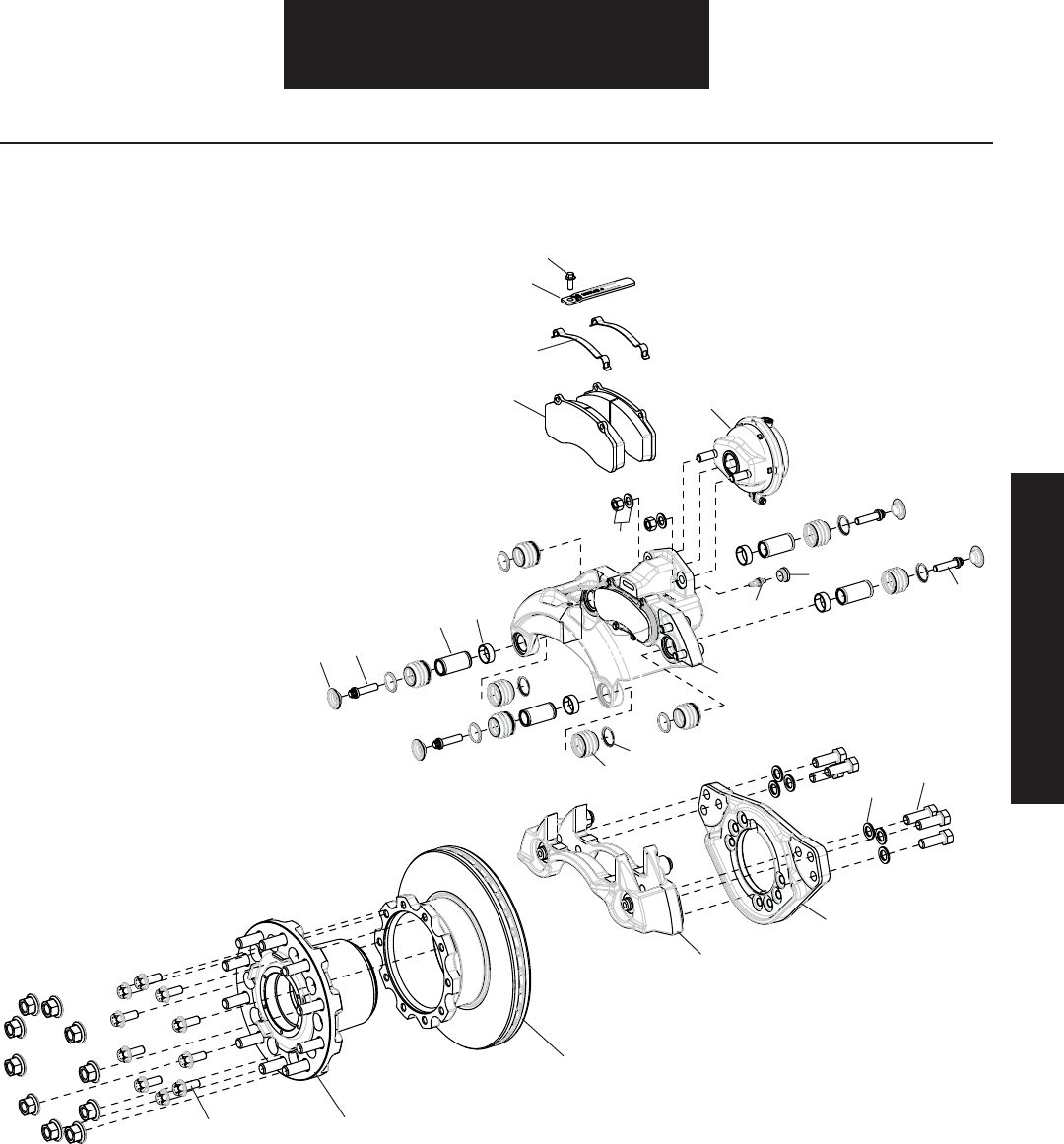

Exploded view of conventional hub rotor

1 – Torque plate

2 – Carrier

4 – Caliper Assy.

5 – Retaining bar screw

6 – Retaining bar

7 – Pad retaining spring

8 – Pads

9 – Slider boot

10 – Boot retaining ring

11 – Slider bushing

12 – Slide pin

13 – Slider pin bolt

14 – Slider pin cap

17 – Flat washer

18 – Hex head screw (torque plates to frame)

20 – Air chamber

21 – Air chamber nut & air chamber washer

22 – Actuator plug

23 – Actuator assembly extension

24 – Rotor

25 – Rotor mounting cap screw

26 – Hub
