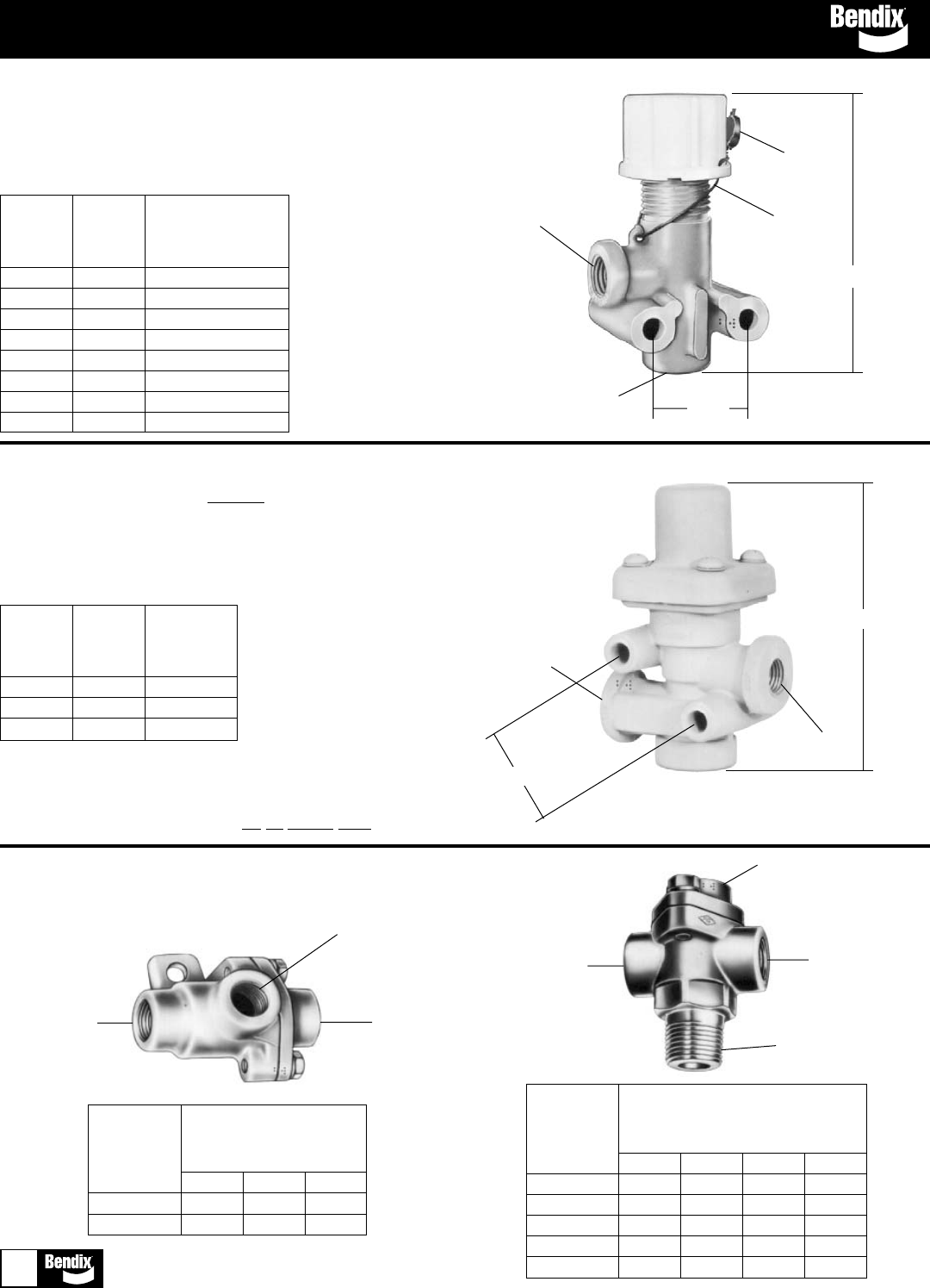

Componentes del sistema de aire 03 Válvula de protección de presión
Válvula de protección de presión PR-2
™
V.M.R.S. 13-010-044
Con regulación de presión ajustable.
Presión
de cierre
No. de nominal
parte P.S.I. Comentarios
277147 65
277148 85
277222 95
277226 60
277227 75
279505 65 con alambre ajustado
281467 50 con alambre ajustado
282517 60 con alambre ajustado
Válvula de protección de presión PR-4
™
• Juego de mantenimiento 287366 (Nota: No para usarse
con 103976)
V.M.R.S. 13-010-044
Regulación de presión fija.
Puertos
Presión de
No. de de cierre suministro
parte nominal y entrega
286500 85 P.S.I. 1/4
288323 70 P.S.I. 1/4
*103976* 45 P.S.I. 1/2
*Para usarse en instalaciones de post enfriadores o
secadores de aire cuando la admisión del compresor
está turbo cargada. Vea el Boletín de productos
PRO-08-13 para las instrucciones de instalación. El
juego de mantenimiento 287366 no
se puede usar.
Sello de
plomo
Alambre
ajustado
1/4" P.T.
Suministro
1/4" P.T.
Entrega
3-15/32"
1-1/4"
3-13/16"
1/4" P.T.
Suministro
1/4" P.T.
Entrega
1-7/16"
Válvulas de retención (check) dobles
V.M.R.S. 13-010-092
Válvula de
retención
(check) doble
Dimensiones de
No. de
la rosca del tubo
parte A B C
278614 3/8" 3/8" 3/8"
278615 1/4" 1/4" 1/4"
Válvula de
retención
(check) doble
Dimensiones de
No. de
la rosca del tubo
parte ABCD
278595 1/4" 1/4" 1/2" 1/4"
278596 3/8" 3/8" 1/2" 1/4"
278597 1/4" 1/4" 3/8" 1/4"
278598 3/8" 3/8" 3/8" 1/4"
280809 3/8" 3/8" 3/8" 3/8"
A
A
B
C
C
B
D
